概述：

SKZC-03A轉速/撞擊子監測裝置是汽輪機組重要的運行監視參數，當機組轉速達到110%額定轉速時, 應使汽輪機緊急停機。為實現這一目的，機組保安系統在汽輪機前軸承箱中裝配了危急遮斷器，危急遮斷器撞擊子在110%額定轉速時產生的離心力作用下“擊出”，可使汽輪機緊急停機。

在新機組投運或機組每次大修并網前，必須做撞擊子動作轉速測定。為防止撞擊子卡澀，制造廠規定機組在連續運行2000小時后應做一次撞擊子噴油活動試驗。但危急遮斷器的安裝部位，既無法觀察它的撞擊子“擊出”、“縮回”的狀態,也無法確定撞擊子動作時的轉速。

汽輪機轉速/撞擊子監測儀，采用微型計算機智能技術，一并解決了轉速監視和撞擊子監視的難題,平時顯示汽輪機轉速并捕捉記錄機組“至高”轉速，當危急遮斷器撞擊子“擊出”、“縮回”時，內部記憶功能將“擊出”、“縮回”時的轉速存貯在儀表中，通過按面板“設置”鍵即可方便地在顯示窗口顯示出“至高”、“擊出”、“縮回”時的轉速。

技術參數：

1、測量輸入

（1）測速信號：磁阻式轉速傳感器信號幅度為50mV～20V（RMS），頻響0.5 ～15KHz；

（2）撞擊子1信號：磁阻式轉速傳感器信號或霍爾傳感器；

（3）撞擊子2信號：磁阻式轉速傳感器信號或霍爾傳感器；

2、參數設置

（1）齒 數：1～120（信號脈沖數與轉速值的變比。當齒數＝60時至低可測0．5轉/分，齒數＝1時至低只測30轉/分，出廠時設為60）；

（2）報 警 值：2級報警，出廠時分別設報警Ⅰ為3300 rpm、報警Ⅱ為3360rpm；

（3）報警延時：出廠時根據用戶要求可設定為1~200秒，通常為1 秒；

3、測量顯示

（1）顯示方式：四位0.8英寸LED數碼管顯示XXXX rpm ,無值高位隱藏,如XXX rpm；

（2）量 程：1～9999 rpm ，超出9999顯示1--- ；

（3）分 辨 率：±1 rpm；

4、測量輸出

（1）電 流 量：正比于轉速值的4～20mA電流，精度±1％，負載≤500Ω；

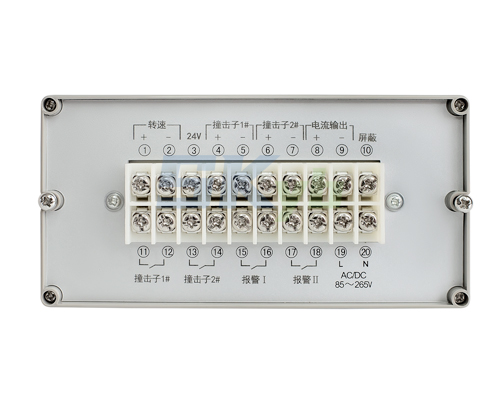

（2）開 關 量：輸出報警Ⅰ、Ⅱ和撞擊子1＃、2＃等4個繼電器常開觸點，事件發生時閉合，觸點容量為2A／250V AC或1A／28V DC；

5、警示信號

面板設報警Ⅰ、Ⅱ和撞擊子1＃、2＃指示燈，事件發生時，相應指示燈亮。

6、環境要求

（1）使用環境：溫度 0℃ ～ +50℃、相對濕度＜90％不冷凝、無腐蝕、無強磁場；

（2）存儲環境：溫度－30℃ ～ +60℃、相對濕度＜90％不冷凝、無腐蝕、無強磁場；
