一、概述

HZD-B-9F振動變送器可測量機殼或者結構相對于自由空間的振動，即絕對振動，特別適用于具有滾珠軸承的機器，在這種機器里軸的振動可較多地傳到機殼上，故該振動變送器可配接磁電式速度傳感器，對旋轉機械進行連續測量和保護，傳感器的安裝應特別注意，不會導致傳感器振幅減低，以及頻率影響被改變或所產生的信號不能代表機器的真實振動，對于電機、壓縮機、風機等需要測量大量振動點的情況，該振動變送器尤其適用。

二、主要功能

實現智能處理：報警Ⅰ值、Ⅱ值可通過面板按鍵任意設置

面板按鍵可調整量程值，無需電位器調整，方便現場調試

30秒不按操作鍵，可自行回到運行狀態

后面板上有與振動幅度值成正比的電流輸出端子，供記錄輸出

具有報警延時功能（0~25.5秒任意設置）

外形尺寸：120×90×72mm

安裝方式：35mm導軌安裝

三、主要技術指標

-傳感器靈敏度：20mV/mm/S

-頻率范圍：10~300Hz

-量    程：0~20.0mm/s

-準 確 度：±1%（滿量程）

-電流輸出：4-20mA

-開關量輸出：AC220V/5A

-報警設定：滿量程內任意設定

-環境溫度：0~45℃

-相對濕度：≤80%

-電源電壓：DC24V

-外形尺寸：120×90×72mm

-安裝方式：35mm導軌安裝

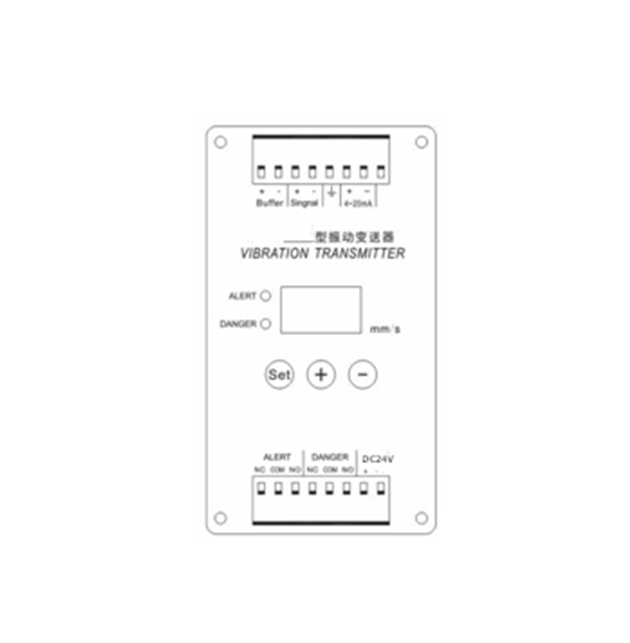

四、前面板示意圖

1—顯示窗：

在運行狀態下，顯示測量值；在參數設置狀態下，顯示參數標志與參數值；

2—報警指示燈：

當測量值超過報警設定范圍時，該報警指示燈亮；

3—參數設置鍵

按住該鍵約3秒，進入參數設置狀態；在參數設置狀態下，可進行參數設置；設置完參數后，按住約3秒，退出參數設置狀態；

4—+鍵

在參數設置狀態下，按此鍵，可選擇要設置的參數；在參數編輯狀態下，可對要編輯的參數加1，按3秒連加；

5—-鍵

在參數設置狀態下，按此鍵，可選擇要設置的參數；在參數編輯狀態下，可對要編輯的參數減1，按3秒連減；

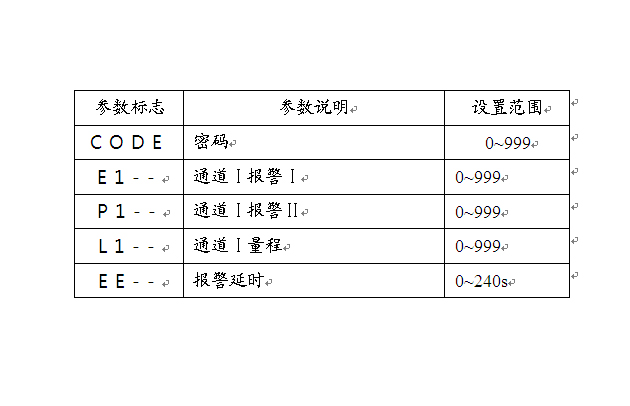

五、參數設置與操作

本儀表各種參數均由面板的“參數設置、+、-”設置。各個參數均有相應的標志表示。設置次序和步驟如下：

按“SET”鍵約3秒，進入參數設置狀態，面板顯示框中顯示“E1--”，按SET鍵一下，進入報警參數值設置，這時看到參數值，這就進入了報警參數編輯狀態，可以通過“+”、“-”鍵來將此位數字加1或減1；長按“+”、“-”鍵可連續快速＋-數據；按“SET”鍵該參數編輯完成。按“+”鍵可繼續對下一個參數進行設定。全部設定完成后，長按SET鍵3秒，保存并返回工作狀態。

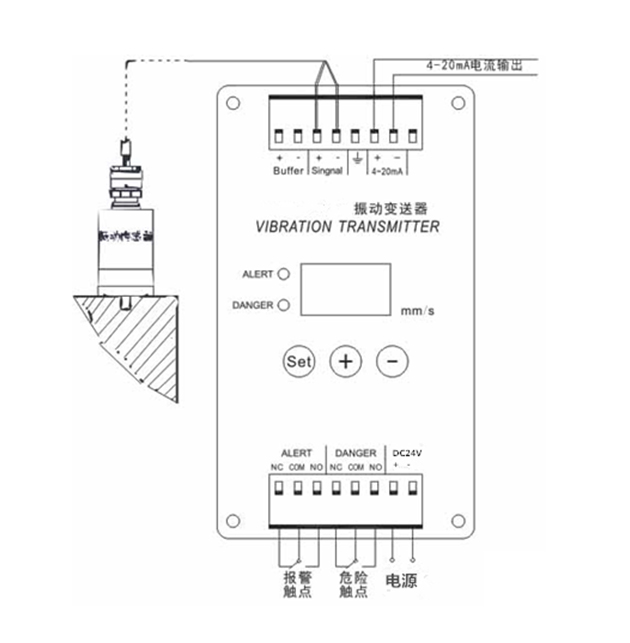

六、端子板接線示意圖及傳感器的安裝
